Phần này của loạt bài của chúng tôi sẽ tập trung vào hệ thống dây cáp CAT5e vì đây là loại cáp xoắn đôi không được che chở (UTP) phổ biến nhất trên thế giới. Nó linh hoạt, dễ cài đặt và rất đáng tin cậy khi được nối dây đúng cách và có thể được triển khai dưới dạng cáp nối thẳng hoặc cáp chéo khi hoàn cảnh. Chúng tôi cũng sẽ bao gồm dây cáp điện thoại CAT1 cổ điển. Điều rất quan trọng là phải hiểu các tiêu chuẩn cáp UTP và làm thế nào để chấm dứt chính xác chúng. Cáp là nền tảng cho một mạng lưới vững chắc và việc triển khai nó một cách chính xác ngay lần đầu tiên sẽ giúp tránh hàng giờ thất vọng và xử lý sự cố. Mặt khác, nếu bạn đang xử lý một mạng kém hiệu quả, kiến ​​thức này sẽ giúp bạn tìm ra vấn đề và khắc phục nó hiệu quả hơn.

Dây cáp UTP

Bây giờ chúng ta sẽ xem xét cách cáp UTP được nối dây. Có hai sơ đồ nối dây phổ biến mà hầu hết mọi người sử dụng hiện nay: T568A và T568B. Chúng chỉ khác nhau ở chỗ các cặp mã màu được kết nối – cặp 2 và 3 bị đảo ngược. Cả hai đều hoạt động tốt như nhau, miễn là bạn không trộn chúng. Nếu bạn luôn chỉ sử dụng một phiên bản, bạn sẽ ổn, nhưng nếu bạn kết hợp A và B trong một lần chạy cáp, bạn sẽ có được các cặp chéo.

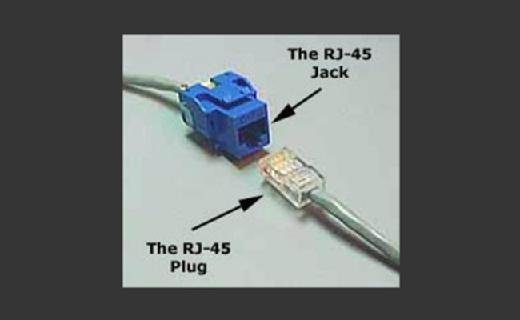

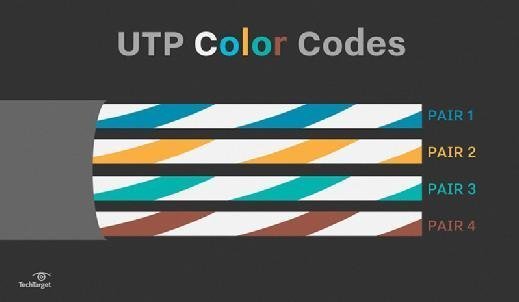

Cáp UTP được kết thúc với đầu nối tiêu chuẩn, giắc cắm và đục lỗ. Giắc cắm jack thường được gọi là RJ-45, nhưng đó thực sự là một chỉ định của công ty  cho đầu nối tám chân mô-đun được kết thúc bằng pinout. Mã đặt hàng dịch vụ phổ quát (USOC) được sử dụng cho điện thoại.  Như đã đề cập, UTP có bốn cặp dây xoắn. Hình minh họa cho thấy các cặp và mã màu UTP mà họ có. Như bạn có thể thấy, bốn cặp được dán nhãn. Cặp 2 và 3 được sử dụng cho mạng 10/100 Mbps bình thường, trong khi cặp 1 và 4 được bảo lưu. Trong gigabit Ethernet, tất cả bốn cặp được sử dụng.

Hình dưới đây cho thấy sự kết thúc của cáp CAT5e với đầu nối RJ-45. Chúng được sử dụng bởi tất cả các cáp để kết nối với một hub hoặc với card mạng của máy tính của bạn. Hình ảnh bên dưới cho thấy một cáp CAT5e bị tước và xác định bốn cặp xoắn.
